金液・白金液・パラジウム液・銀液
1.金液類について
(1)金液の性状
　　金液は純金を主原料とした金の有機化合物であり、適温で焼成することにより素材の
　上に0.1μｍ以下（マット金では0.1〜0.3μｍ）というごく薄いながら付着力の
　強い美しい色の金属皮膜を形成します。一般的な焼成温度は700〜800℃です。
　　但し、釉薬により軟化温度が若干異なりますので、充分試験した上でご使用ください。

　　装飾する素材に対する標準的な焼成の適温は下記の通りです。
　　　　　　磁器・・・・・・・・750〜850℃
　　　　　　半磁器・・・・・・・600〜650℃
　　　　　　陶器・・・・・・・・650〜720℃
　　　　　　酸化磁器・・・・・・650〜780℃

2.金液類の使用時の注意について
(1)絵付けの注意点
　　絵付けする前には、素材に水、油、ホコリ等が付着していないか確認して下さい。
　これは焼成後のピンホールや発色不良の原因になります。薄める為の溶剤は絵付けの方法に
　合わせて作業者が調整できるように各種ご用意しています。
　　広範囲や筆むらが気になる場合は、金油等の遅乾性の油を少し加えてください。細い線等、
　金液が広がらないようにしたい場合はベンゾール等の速乾性の油を少し加えてください。

(2)焼成の注意点
　　焼成の際に、最も注意すべき事は炉内の換気です。一般的なブライト金液の成分中、11％は
　金ですが、残りの殆どは樹脂、溶剤です。これらは400℃位までに燃焼してガス化するものです。
　また同じ炉内に転写を施した製品がある場合はなおさらです。転写に使われる樹脂オイルの熱分
　解ガスも同時に発生するのです。
　　ですから、ふたを少し開けるなど炉内の換気に十分注意し、ガスが逃げやすいように製品を詰め、
　常温から400℃位まではゆっくり時間をかけ温度を上げ（100℃/時間）　樹脂等を完全にガス化
　させてから、ふたを閉め適正温度まで昇温させ、最高温度で１０分位保持し、自然冷却して下さい。
　　一般的な焼成温度は750℃です。焼成温度が適温を逸脱しすぎると金属皮膜が損なわれる恐れが
　あります。一方適温に達しないと付着力が不十分で取れやすくなります。

(3)マット金の注意点
　　マット金液は、ブライト金液に純金粉末を加える事により、マット状に焼き上がる様に調整された
　物です。使用毎に必ずビンをよく振り、充分混和させ、底に金粉の沈殿物がなくなり、液が均一の
　状態になったことを確認してから使用して下さい。
　　一般的な焼成温度ブライト金液より高くは800℃です。焼成後にジルコンサンド等で磨く事により、
　ハーフマット調に仕上げる事も可能です。

(4)銀液の注意点
　　銀液は、油液中に銀粉末が混合された物です。ですから、マット金と同様に使用前ごとに必ず
　ビンをよく振り、充分混和させ、底に金粉の沈殿物がなくなり、液が均一の状態になったことを
　確認してから使用して下さい。
　　一般的な焼成温度は750℃です。銀液は、焼成後にジルコンサンド等で磨く事により、初めて
　銀特有の落ち着いた銀色を呈します。なお、銀はその金属の性質上しだいに酸化して変色します
　ので、その際は、再度磨いてください。

(5)白金液・パラジウム液の注意点
　　白金液、パラジウム液は、艶有りの銀色となります。色調は白金液の方がパラジウム液より白い
　艶有りの銀色となります。一般的な焼成温度は750℃です。

(6)ハーフマット白金液の注意点　
　　ハーフマット白金液は、白金独特の白い銀色でありながらハーフマット調の艶加減に焼きあがり
　銀液のように変色することがないのが大きな特徴です。
　　使用時は金銀粉の沈殿物が分散するように必ずビンをよく振り、充分混和させてからから使用して下さい。
　　ハーフマット白金液の一般的な焼成温度は800℃です。

※記載しました商品以外にも、電子レンジ対応タイプなど多品種の製品が有ります。
　ご希望の色調をお話ください。最も適した商品をご用意できると思います。

マット金液20％　水金液11％　銀　液 　　　　銀　液　　白金液　パラジウム液	マット金液20％　　銀　液 　　水金液11％　　白金液 　　　　　　　　　　パラジウム液

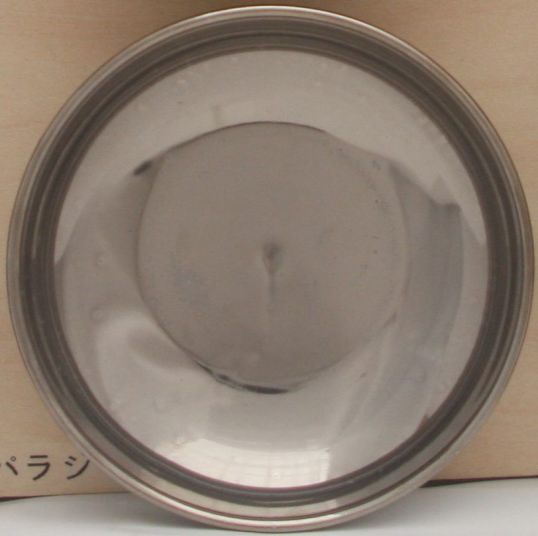

マット金液　20％ （ＮＲ-2200）	水金液　11％ （ＮＲ-1101）	銀　液 （ＮＡ-5673）	白金液 （ＮＡ-3010）	パラジウム液 （ＮＡ-4001）	ハーフマット 白金液 （NA-3823)

※価格は変動しますのでお問い合わせください。

電子レンジ対応金液類（下記画像は、電子レンジ対応の水金液（6％・8％）と白金液です。）
　　電子レンジ対応の水金液（6％・8％）と白金液は焼成後の金属皮膜に導電性がないため、
　電子レンジで使用してもスパークを生じる危険性がありません。
　　しかし、この特殊加工により、皮膜の色は未対応金液類の金色・銀色皮膜と比べて色調が
　幾分黒くなるため注意が必要です。

　　使用方法は従来の未対応金液類と同様ですが、電子レンジ対応金液類に未対応金液類が混じると
　絶縁性が保てなくなります。
　　電子レンジ対応金液類を使用する際は、金チョク・筆・金油などのうすめ液・洗浄液などは新しい
　ものを使用してください。

水金液（11％） 電子レンジ未対応品	水金液（6％） 電子レンジ対応品	水金液（8％） 電子レンジ対応品	白金液 電子レンジ未対応品	白金液 電子レンジ対応品

※価格は変動しますのでお問い合わせください。

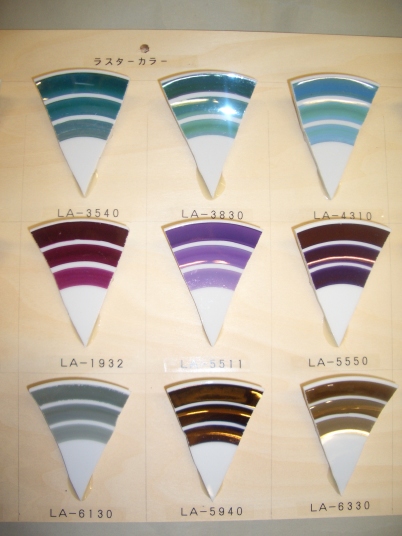

ラスターカラー
　　ラスターカラーは金属化合物を有機溶媒中に溶解した物で、陶磁器の釉薬上に塗布し
　700〜800℃で焼成すると、含有金属特有の色彩を生じる物です。
　　希釈にはテルピン油、純ベンゾール油等を用いてください。

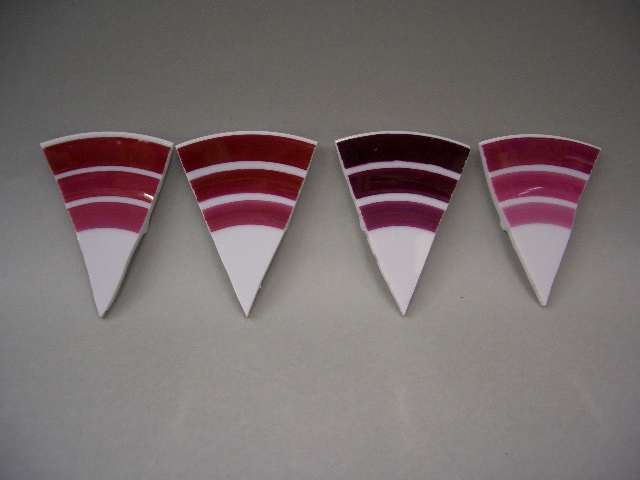

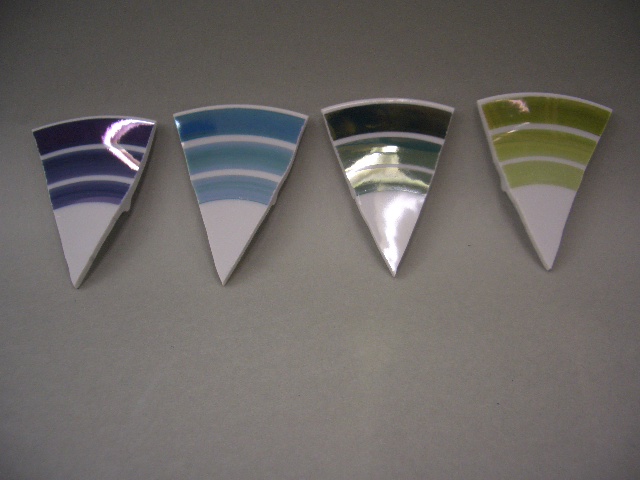

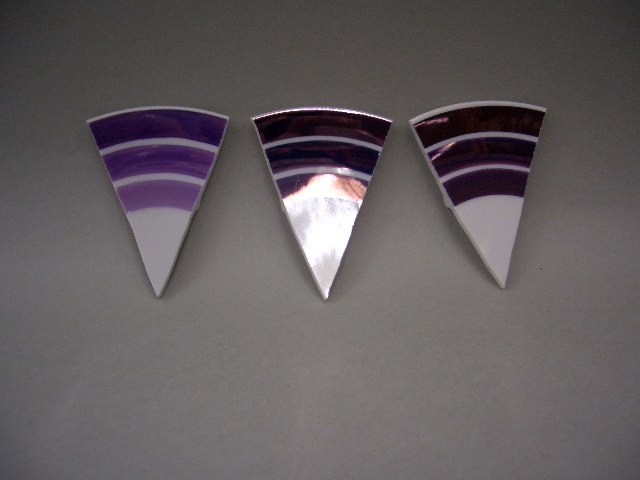

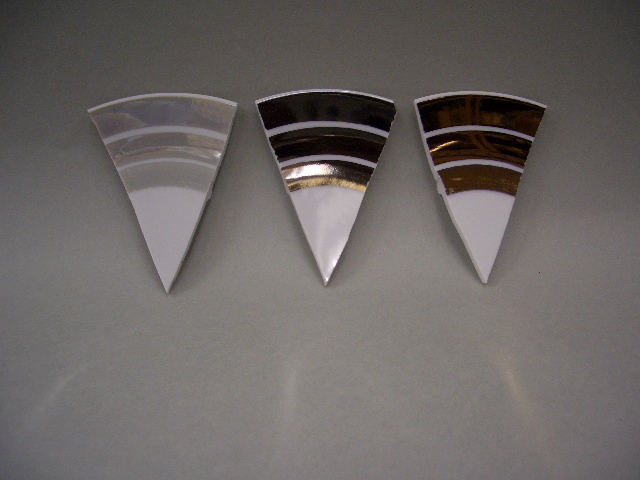

左から 水色・緑色 オレンジ・黄色 黒色・赤色 真珠色 ブライト金	左から 水色・淡水色 緑色・ヒワ色	左から 赤色・円子・マロン ピンク	左から 紫・濃紺・濃紫	左から 灰色・黒色・銅色

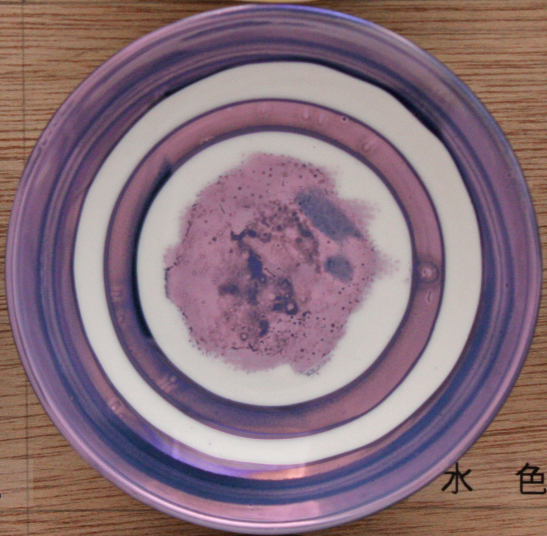

真珠ラスター	水色ラスター	淡青色ラスター	若草ラスター	ヒワ色ラスター

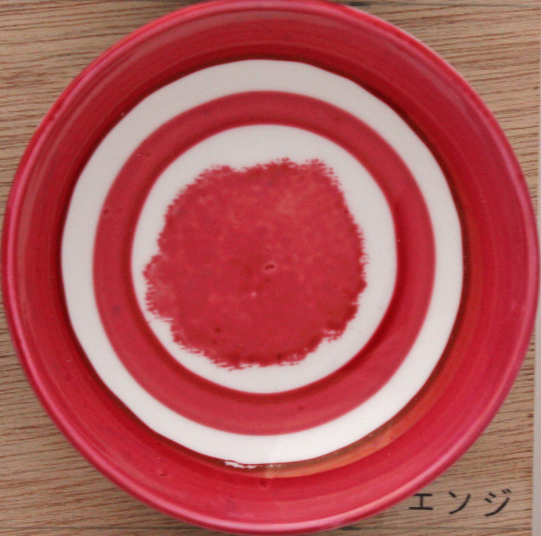

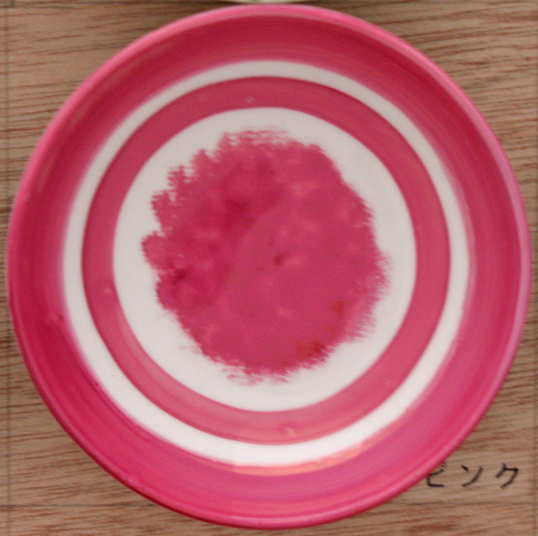

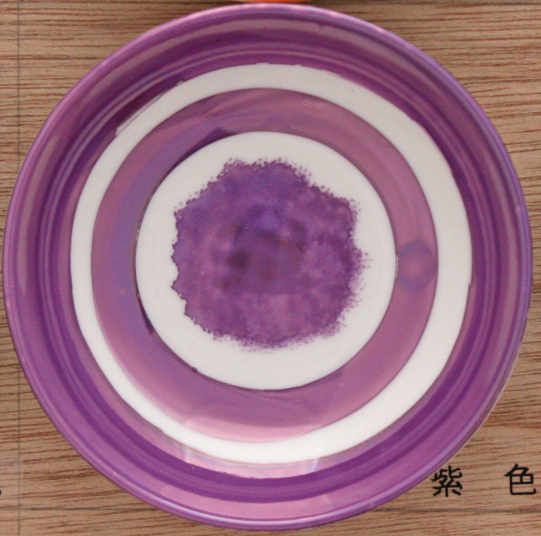

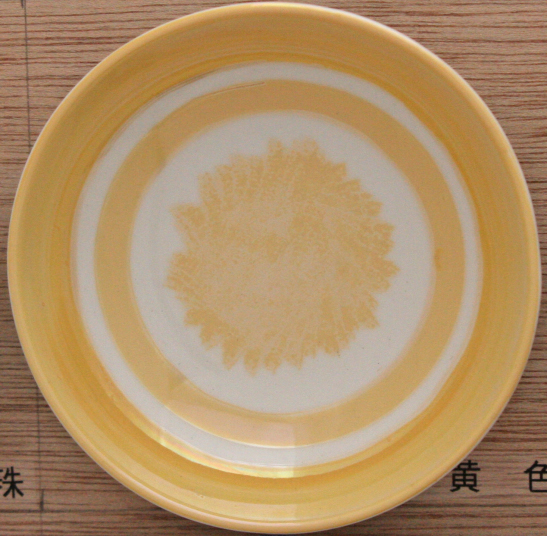

黄色ラスター	ピンクラスター	淡ピンクラスター	エンジラスター	紫色ラスター

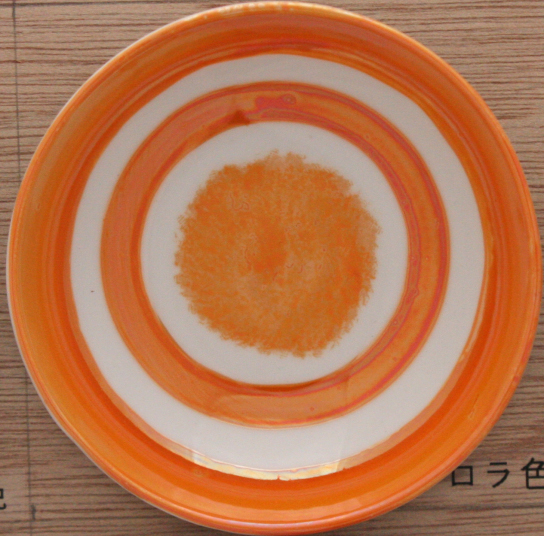

オーロラ色 ラスター	アンバーラスター	＃５６ 黒色ラスター （ＬA-6755）	＃４１ 黒色ラスター （ＬA-6740）	＃４9 銅色ラスター （ＬA-6950）

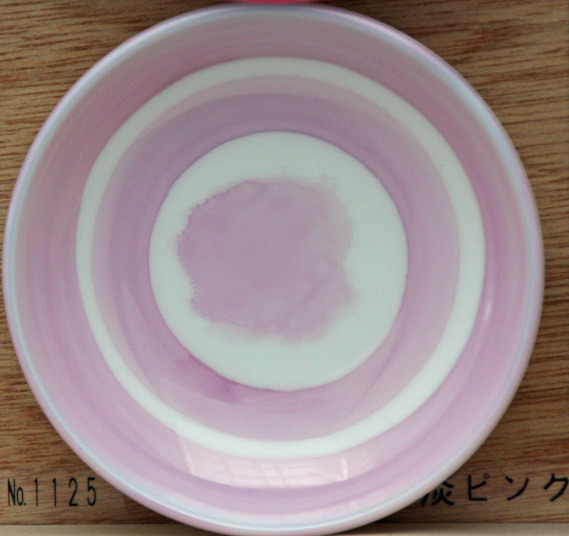

＃1125 淡ピンクラスター	赤色ラスター

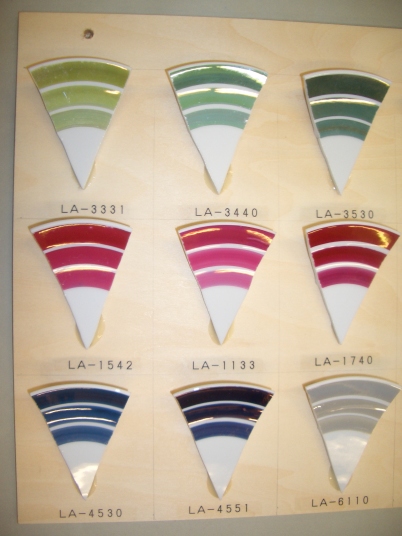

※上記ラスターは各色、ＬＩシリーズ（メーカーで希釈済み）と
　　ＬＡシリーズ（使用時に絵付内容にあわせて希釈が必要）があります。ご希望にあわせて選択してください。

　※上記ラスターは各色、ＬＩシリーズ（メーカーで希釈済み）と
　　ＬＡシリーズ（使用時に絵付内容にあわせて希釈が必要）があります。ご希望にあわせて選択してください。
　　記載しました商品以外にも多品種の製品が有ります。ご希望の色調をお話ください。
　　最も適した商品をご用意できると思います。
　
　　ラスターカラーは、金地金変動相場制により価格が変動します。ご注文の際には必ずご確認ください。

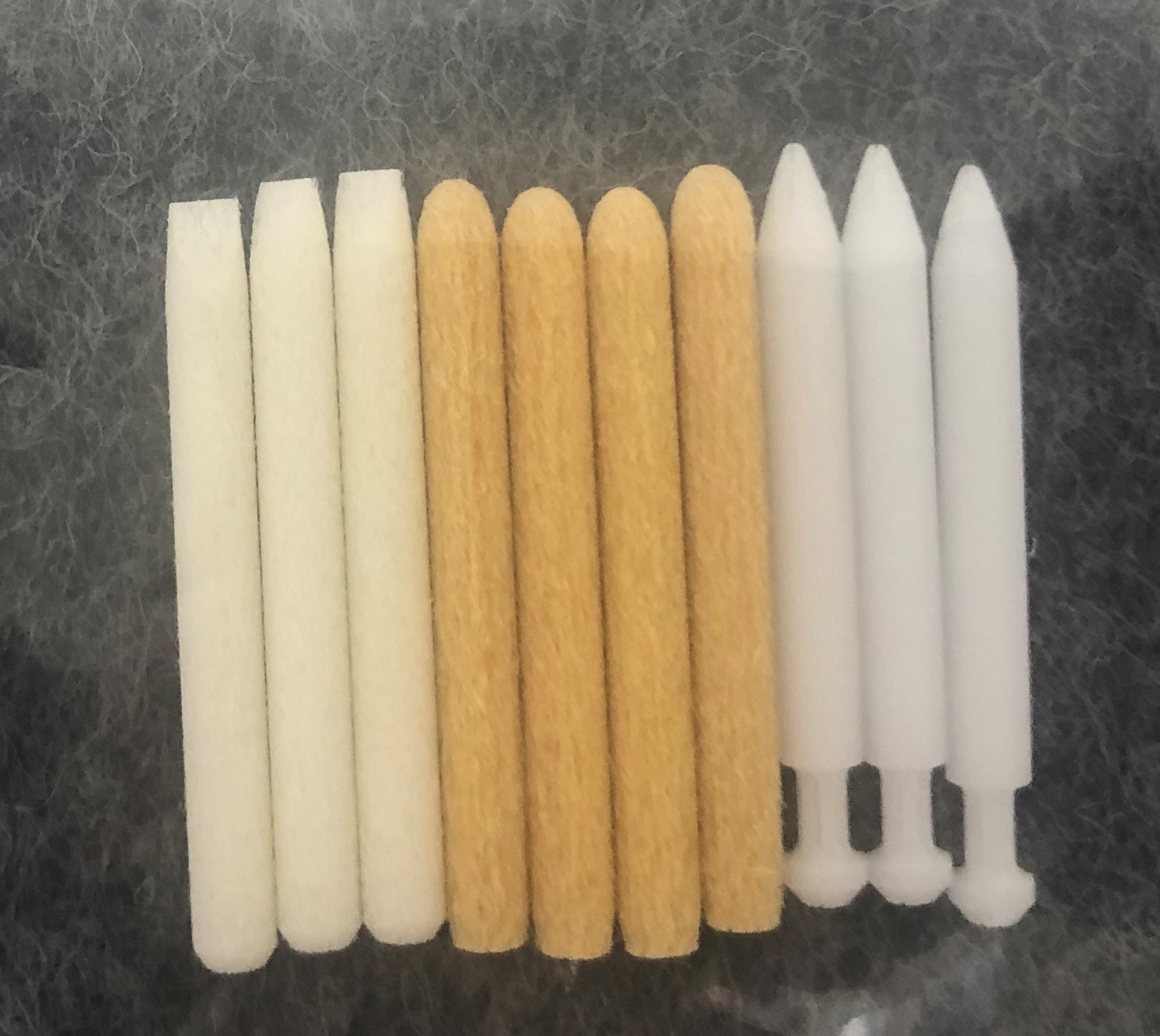

セラミックマーカー
　　サインペン感覚で金やラスターカラーの上絵付けができる、マーカーです。
　　レンジ対応のゴールド（金）も製品化されています。
　　陶磁器用セラミックマーカー焼成温度：730℃前後・ガラス用セラミックマーカー焼成温度：580℃前後

油脂・溶剤

マーブル液・クラック液

マーブル液

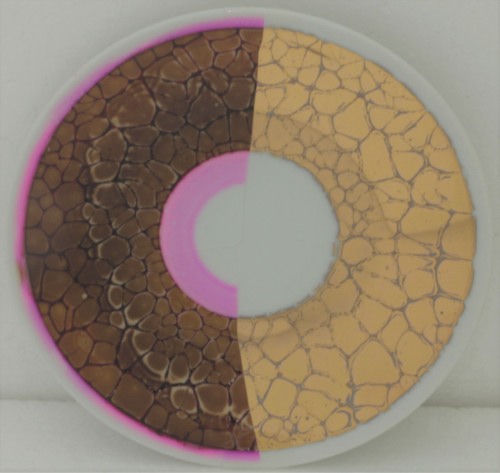

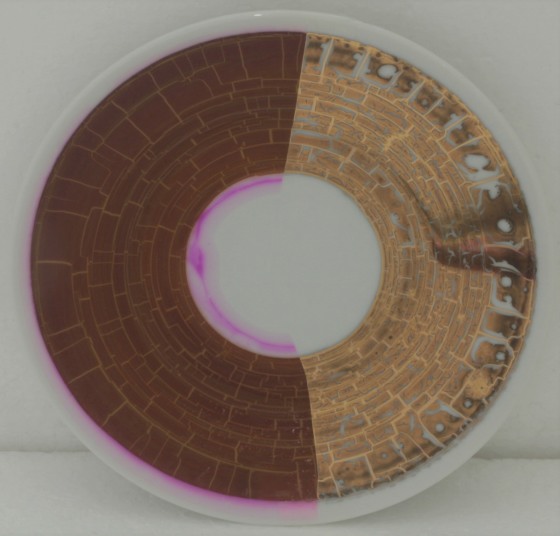

クラック液 ★マーブル液・クラック液の使用方法 　１．金液・ラスター液を塗布後、２時間ほど自然乾燥させる。 　２．マーブル液・クラック液を塗布する。（限界はあるが厚いと大きく割れやすい） 　３．１時間ほど自然乾燥させる。 　４．電熱盤などで強制的に加熱することにより割れが生じます。 　　　温度は樹脂がガス化し煙が発生する程度です。（4００℃位） 　　　割れ感を確かめながら行ってください。 　５．割れを確認後、窯に入れ、通常通りの金液・ラスター液の焼成を行う。 　※左画像はそれぞれ左側が焼成前。右側が焼成後です。
